■ 立式、卧式两用型，适用不同加工物的系列产品。
■ 丰富的附件，从5C套筒到空·油压夹头 加工工件装卸装置表转化。
■ 规格 *（）高速回转Z系列的数值
项目/CODE NO. | CNC260 | |||
CNCZ260 | ||||

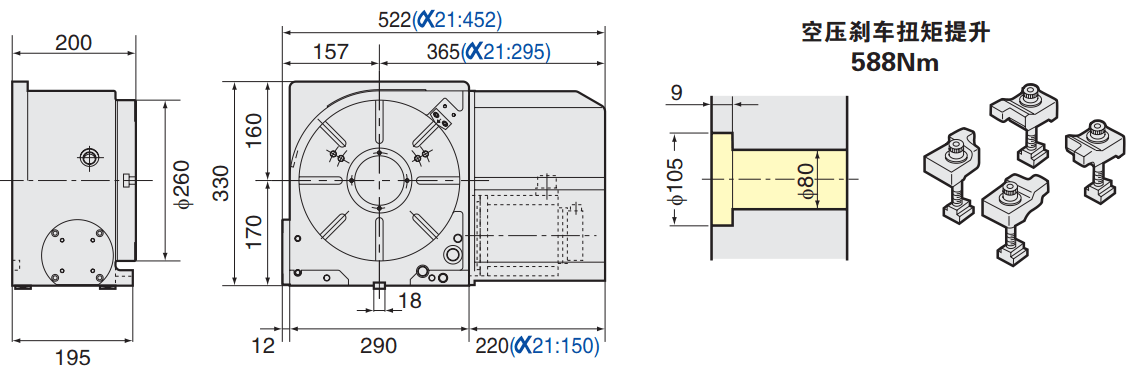

圆盘直径 | φmm | 260 | ||
主轴孔径 | φmm | φ80H7通孔 | ||
中心高 | mm | 170 | ||
圆盘T型槽宽 | mm | 12+0.018 | ||
刹车方式 | 空压0.5MPa | 空压/油压 | ||
刹车扭矩 | N·m | 588/1568 | ||
马达轴惯量 | (GD2²/4)kg·m²×10ˉ³ | 0.33 | ||
使用马达·转速 | minˉ¹ | αiF4/4000·2000 | ||
最小设定单位 | 0.001° | |||
圆盘转数 | minˉ¹ | 16.6(33.3) | ||
总减速比 | 1/120(1/60) | |||
定位精度（累计） | 秒 | 20 | ||
产品重量 | kg | 115 | ||
最大荷载重量 | 立置使用时 |
| kg | 175 |
水平使用时 |
| kg | 350 | |
最大容许切削推力 |
| N | 42480 | |
*1 |
| FXL | 1442 | |
| FXL | 2320 | ||
最大不平衡负载 | *2 |
| kg·m | 5 |
最大容许工作惯量 | 立置使用时 |
| (GD2²/4)kg·m² | 3.2(1.6) |
驱动扭矩 |
| N·m | 192(153) | |
★*1不含刹车扭矩的蜗轮轮齿的强度，是相对于切削推力的值。
★*2立式使用情况下，双中心支承时夹具和工件的不平衡载荷值。因使用电机而异，
★全机种都适用于L型(马达左边)。
★全机种都适用于AWC。
★全机种都适用于装回转接头。
★全机种都适用于高精度规格±3"或±5"。
★CNC321，401可适用于超重切削规格。连续切削能力5倍。
★CNC260及CNC302也可装αiF8／3000的马达。
★CNC321,401也可装α22/3000i的马达。
★油压时，提供给油压35MPa。
★油压刹车型在无油压源的机床使用时有空压油压转换装置。
